Un format uniforme pour le l’équipement technique de bâtiment

VDI 3805

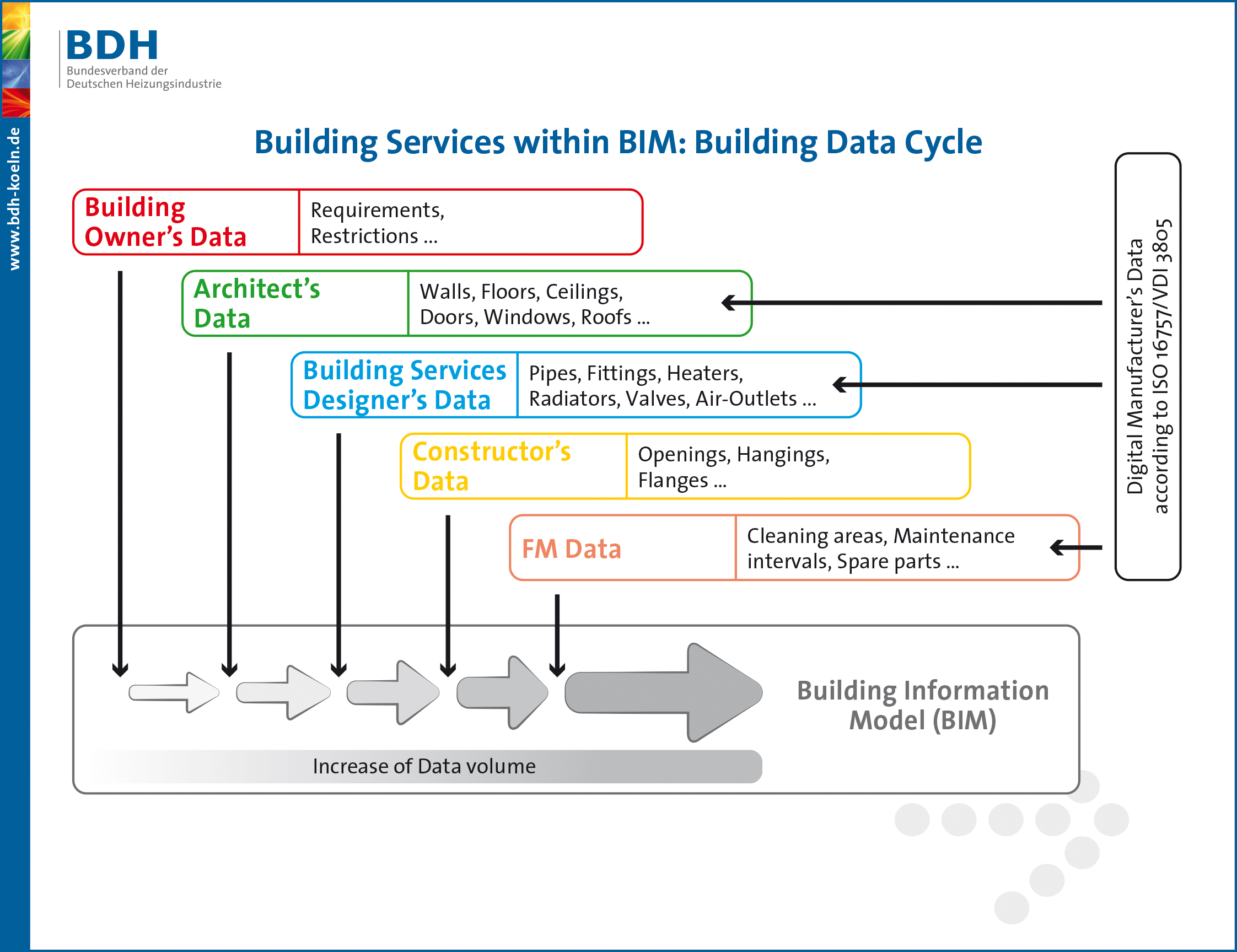

La planification et la conception de produits, d'installations ou bien de systèmes dans les domaines du sanitaire, du chauffage, de la ventilation et de la climatisation sont aujourd'hui réalisées essentiellement de manière informatique. Pour faciliter le processus national de planification basé sur la modélisation des informations du bâtiment (BIM), il est indispensable que les données produits soient informatisées. Avec la VDI 3805, l'échange de données produits concernant les composants et les installations de chauffage, de ventilation et de sanitaire est régi par le processus de planification assisté par ordinateur.

L'objectif de la VDI 3805 est de normaliser la collecte des données requises, afin de les tâches les plus variées grâce à l’accès à une seule base de données de produits. Pour que les utilisateurs de logiciels n’ayant pas leur propre interface VDI 3805 puissent rechercher et importer les données produit souhaitées, la BDH (l'association fédérale allemande des industries en technique du bâtiment, de l’énergie et de l’environnement) propose cette application web, où les données à jour des fabricants sont centralisées. L'utilisateur exporte ensuite de cette base de données les informations produit requises pour l'application concernée (données de CAO et / ou techniques dans le format de données requis). Toutes les personnes impliquées dans le processus de planification peuvent ainsi facilement compiler les données dont ils ont besoin, ce qui limite les pertes de temps et les erreurs.

ISO 16757

La norme ISO 16757 „Product Data for Building Services System Model“ est en cours d'élaboration dans le document ISO TC 59 „Buildings and civil engineering works“ et SC 13 „Organization of information about construction works“, et vise à internationaliser la norme établie par la VDI 3805.

Pour le moment, les bases des échanges électroniques de données produits au niveau international sont définies dans les parties 1 à 5. La première partie décrit le concept de la série de normes ainsi que l’architecture et le modèle. La partie 2 décrit la représentation de la géométrie. La troisième partie décrit les langages de programmation et les fonctions possibles. La partie 4 traite de la relation entre l'ISO 16757 et les autres normes BIM, tandis que la partie 5 définit enfin le format d'échange des données produits. Les normes développées dans l'ISO TC 59 appartiennent au domaine de la modélisation des informations du bâtiment (BIM). Par conséquent, la norme ISO 16757 est élaborée en en lien étroit avec les autres normes ISO du BIM.

Plus d'informations sur www.vdi3805.eu.
